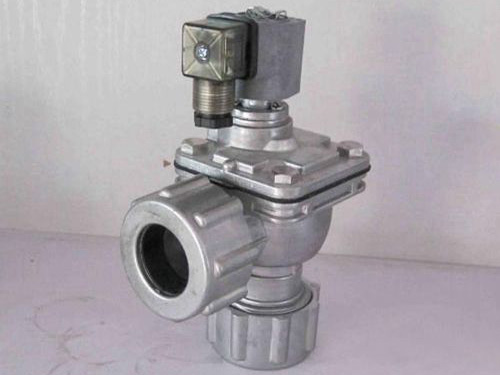

QMF-20P-A电磁脉冲阀为直角式阀，其进出口之间夹角为90度。

QMF-20P-A电磁脉冲阀技术性能与QMF-20P型脉冲阀相同，所不同的为G3/4"管螺纹，出口与喷吹管联接，采用耐压胶管联接。

QMF-20P-A电磁脉冲阀与KXD-I型电磁阀配套能两阀间严密，运行稳定。

QMF-20P-A电磁脉冲阀工作原理：

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气势压力将膜片组件紧贴阀的输出口，电磁脉冲阀处理"关闭"状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处理"开启"状态。

脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力高使膜片组件紧贴阀的输出口，电磁脉冲阀又处理"关闭"状态。

QMF-20P-A电磁脉冲阀性能参数：

形态：球式

材质：碳钢

阀体材料：不锈钢

类型：直动式电磁阀

流动方向：单向

公称通径：1mm

压力环境：高压

工作温度：低温℃

连接形式：螺纹连接
